Как поставщик сборки печатных плат системы управления, я работаю в этой отрасли уже довольно давно и воочию убедился, насколько важно обеспечить качество сборки печатных плат. Хорошо собранная печатная плата может улучшить или разрушить систему управления, поэтому я здесь, чтобы поделиться некоторыми советами о том, как гарантировать высочайшее качество.
1. Начните с высококачественных компонентов.
Основой любой хорошей сборки печатной платы являются компоненты. Вы не можете ожидать высококачественного конечного продукта, если используете некачественные детали. При выборе комплектующих важно работать с надежными поставщиками. Ищите поставщиков, которые имеют хорошую репутацию на рынке, предлагают сертификаты качества и имеют опыт поставки стабильной продукции.
Например, если вы работаете надМодуль управления интеллектуальной сетью PCBAрезисторы, конденсаторы и интегральные схемы должны соответствовать строгим спецификациям. Эти компоненты являются строительными блоками печатной платы, и любое отклонение в их качестве может привести к проблемам с производительностью конечного модуля управления.
Еще один аспект – проведение входного контроля всех комплектующих. Это означает проверку на наличие физических повреждений, проверку значений компонентов и обеспечение их соответствия спецификациям, указанным в таблице данных. Это может показаться дополнительным шагом, но в дальнейшем это избавит вас от многих головных болей.
2. Проектирование для технологичности (DFM)
DFM — это концепция, которую часто упускают из виду, но она невероятно важна. При проектировании печатной платы для системы управления необходимо учитывать, как она будет изготовлена. Сюда входят такие вещи, как размещение компонентов, трассировка трассировки и общая компоновка.
Размещение компонентов должно быть оптимизировано для облегчения пайки и сборки. Нежелательно, чтобы компоненты располагались слишком близко друг к другу, так как это может привести к пайке перемычек и другим проблемам. В то же время следует также учитывать требования к рассеиванию тепла компонентов. Например, энергоемкие компоненты следует размещать в местах, где они могут эффективно рассеивать тепло.
Маршрутизация трассировки является еще одним важным фактором. Трассы должны быть как можно короче, чтобы минимизировать потери сигнала и помехи. Также необходимо обратить внимание на сопротивление дорожек, особенно для высокоскоростных сигналов. Хорошо проложенная печатная плата может значительно улучшить электрические характеристики системы управления.
3. Выберите правильный процесс сборки.
Доступны различные процессы сборки, такие как технология поверхностного монтажа (SMT) и технология сквозного монтажа (THT). Выбор процесса зависит от требований системы управления.
SMT широко используется в современной сборке печатных плат, поскольку позволяет использовать компоненты меньшего размера и более высокую плотность компонентов. Это также быстрее и более автоматизировано, что может привести к экономии затрат. Однако он может подходить не для всех компонентов, особенно для тех, которые требуют высокой механической прочности или должны выдерживать высокие температуры.
THT, с другой стороны, лучше подходит для компонентов, которые необходимо прочно прикрепить к печатной плате, таких как разъемы и большие электролитические конденсаторы. В некоторых случаях сочетание SMT и THT может быть лучшим подходом. Например, при сборкеСетевая печатная плата в сборе, вы можете использовать SMT для большинства интегральных схем и THT для разъемов Ethernet.
4. Внедрить строгий контроль качества.
Проверки контроля качества должны осуществляться на каждом этапе процесса сборки. Как упоминалось ранее, все начинается с входного контроля комплектующих. В процессе сборки следует проводить технологические проверки, чтобы выявить любые проблемы на ранней стадии.
Например, после нанесения паяльной пасты можно использовать автоматический оптический контроль (AOI), чтобы проверить правильность нанесения пасты. Это может помочь выявить такие проблемы, как недостаточное или чрезмерное количество пасты, что в дальнейшем может привести к проблемам с пайкой.
После размещения компонентов на печатной плате можно выполнить еще один AOI, чтобы проверить размещение компонентов. Это гарантирует, что компоненты находятся в правильном положении и не смещены.
Рентгеновский контроль также является ценным инструментом, особенно для обнаружения скрытых дефектов пайки, таких как пустоты в паяных соединениях. Это особенно важно для компонентов с решетчатыми шариками (BGA), где паяные соединения не видны снаружи.
5. Тщательно протестируйте конечный продукт
После завершения сборки печатной платы пришло время протестировать конечный продукт. В зависимости от характера системы управления могут проводиться различные типы испытаний.

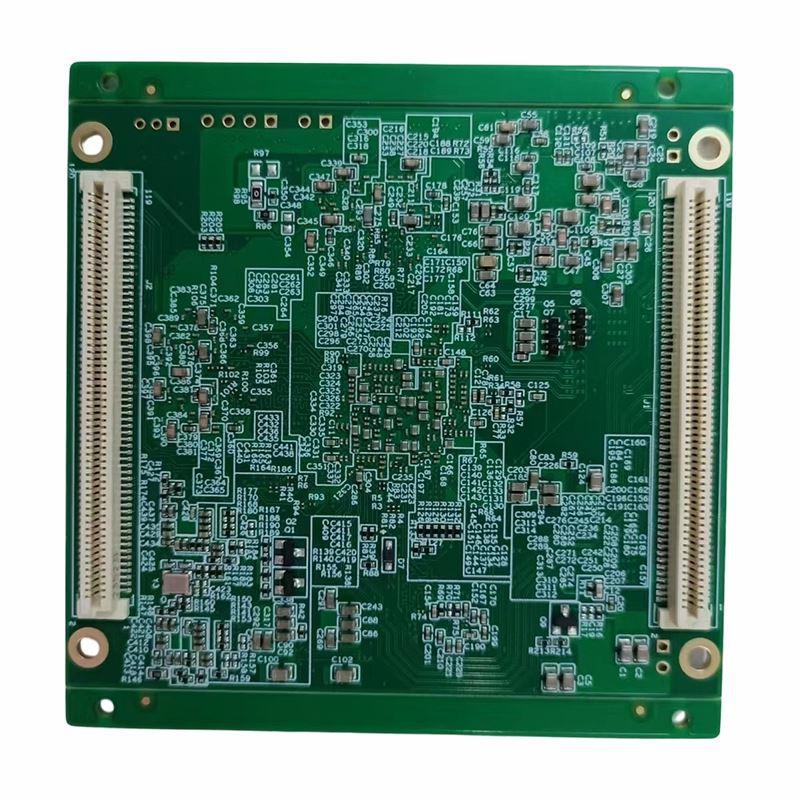

Функциональное тестирование является одним из наиболее важных тестов. Это включает в себя включение питания на печатную плату и проверку, выполняет ли она все функции, для которых предназначена. ДляСистема автомобиля PCBA, это может включать тестирование интерфейсов связи, входов датчиков и выходов исполнительных механизмов.
Экологические испытания также имеют решающее значение, особенно для систем управления, которые будут использоваться в суровых условиях. Это может включать в себя циклическое изменение температуры, испытание на влажность и испытание на вибрацию. Эти тесты могут моделировать реальные условия и помочь выявить любые потенциальные проблемы с надежностью.
Внутрисхемное тестирование (ICT) можно использовать для тестирования отдельных компонентов печатной платы. Это может помочь изолировать неисправные компоненты и гарантировать соответствие печатной платы электрическим характеристикам.
6. Постоянное улучшение
Мир сборки печатных плат постоянно развивается, и всегда есть возможности для совершенствования. Как поставщику важно быть в курсе новейших технологий и передового опыта.
Это может включать в себя инвестиции в новое оборудование и регулярное обучение вашего персонала. Например, если появился новый тип паяльной пасты, обеспечивающий лучшие характеристики пайки, возможно, стоит подумать о переходе на него.
Вам также следует собирать данные о проверках и тестах контроля качества. Анализ этих данных может помочь вам определить тенденции и области для улучшения. Например, если вы заметили, что определенный тип компонента постоянно выходит из строя во время тестирования, вы можете сотрудничать со своим поставщиком, чтобы улучшить его качество.
Заключение
Обеспечение качества сборки печатной платы системы управления – многогранный процесс. Все начинается с высококачественных компонентов, правильного проектирования, правильного процесса сборки и строгого контроля качества. Тщательное тестирование конечного продукта также важно для гарантии его производительности и надежности.
Если вы ищете высококачественную сборку печатной платы системы управления, я хотел бы с вами поговорить. Независимо от того, работаете ли вы над модулем управления интеллектуальной сетью, сетевой платой или печатной платой системы автомобиля, у меня есть знания и опыт, необходимые для удовлетворения ваших потребностей. Не стесняйтесь обращаться к нам, и давайте обсудим, как мы можем работать вместе для достижения наилучших результатов в ваших проектах.
Ссылки
- МПК-А-610: Приемлемость электронных сборок
- Проектирование и изготовление/сборка печатных схем - Джон В. Бизли.
- Технология поверхностного монтажа: принципы и практика Криса Хаксли
